：2010:04/11/09：16 ++ 室内中継アンテナでどこでもワンセグ視聴 その３（お風呂編）
リビングにワンセグ中継アンテナを設置したが、
残念ながらワンセグをお風呂で見ることはできなかった。(T-T)
そこでまず考えたのが、外部受信アンテナによる受信感度のアップ！
一番基本的で簡単なのは、こちらやこちらのダイポールアンテナ。

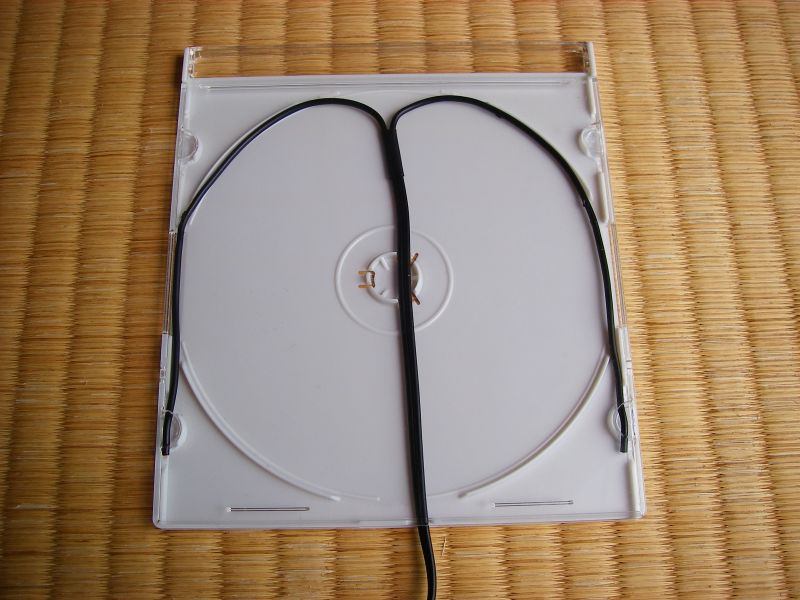

これを応用、持ち運びを考えＣＤケースを使ったアンテナを試作してみた。
（エレメント長は片側15cm、全長30cm）
愛用の携帯電話（G'zone CA002）はワンセグアンテナ内蔵式であり、外部アンテナのコードをアンテナに絡める方法が使えないため、コードをアンテナが内蔵された携帯中央の操作キー付近に巻き付けてみた。
がっ、状態は全く改善せず！アンテナをダイポールの基本である「電線を両側にまっすぐに張った形状」にしてみても状態は変化せず。(T-T)
携帯の受信感度を上げる方法はダメ。
そうなると、やはり送信側の電波強度を上げる方法しかなさそう。
実は最近知ったことだが、我家のケーブルテレビの分配器は、メンテナンスを考えてお風呂の天上裏に設置されており、更にブースターの設置等を考えてか100V電源コネクタも常設されていた。

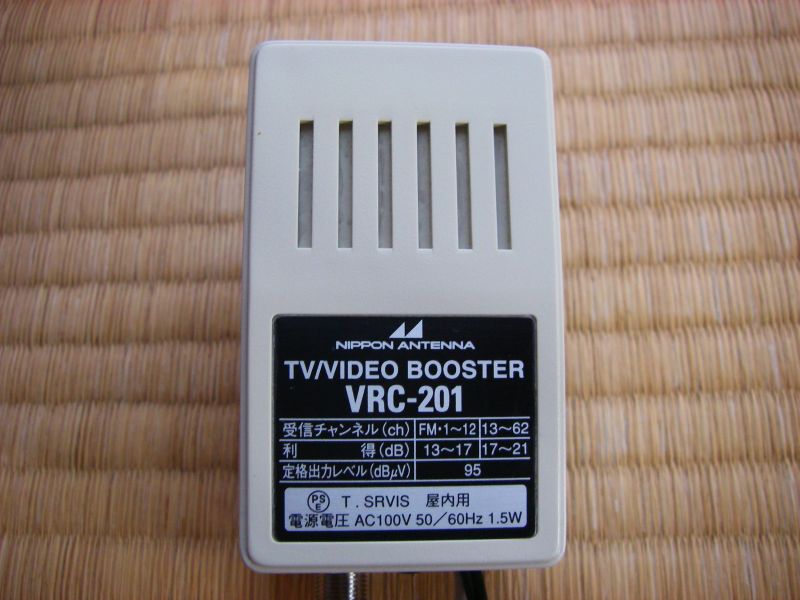

また、今まで電波が弱く2Fのテレビ配線にブースターを使用していたが、ケーブルテレビ局の調整（部品交換）のおかげで電波が強くなったため、ブースター（日本アンテナ製 VRC-201）が1個余っていた。
そこで次に考えたのが、お風呂の天上裏へのワンセグ中継アンテナの設置。

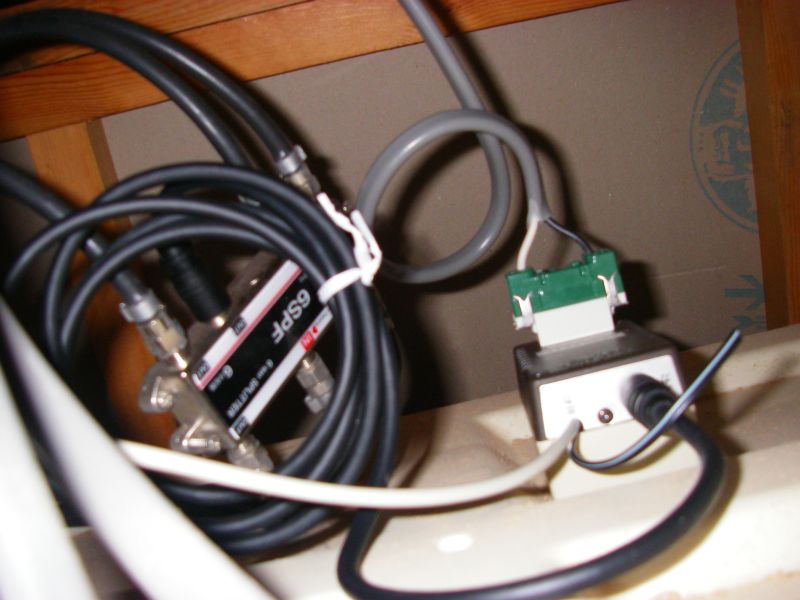

天上裏の分配器の空きコネクタにブースターの入力配線を接続し、出力配線を前回自作したループアンテナに繋ぎ、アンテナを天上裏に水平に置いて、アンテナの真下にあたる浴槽付近でワンセグの受信を試みた．．．
がっ、ほとんど受信できない。(T-T) なんで？？？ 試しに携帯を天上に近づけていくと、天上から1m程の位置で受信レベルが大幅に改善する。
ということは、原因は送信レベルの不足である。
そこで考えたのが、送信性能の高い送信アンテナの製作。

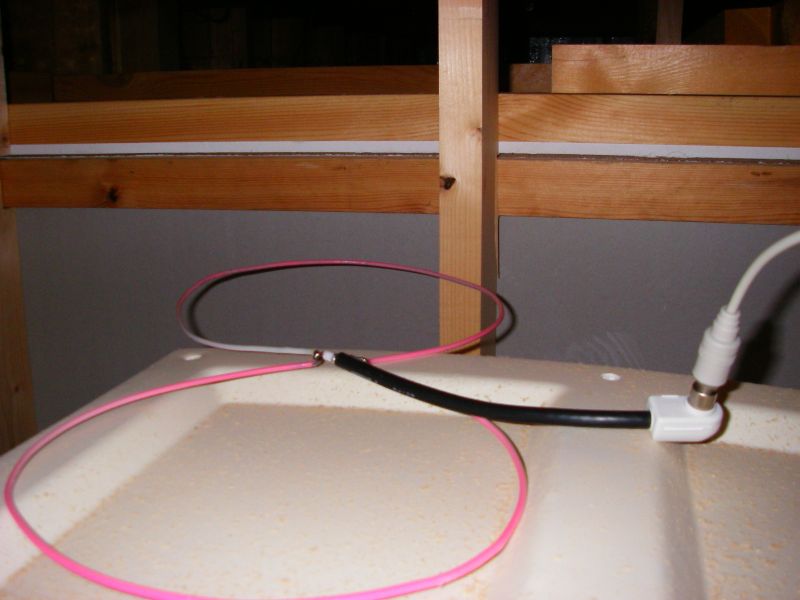

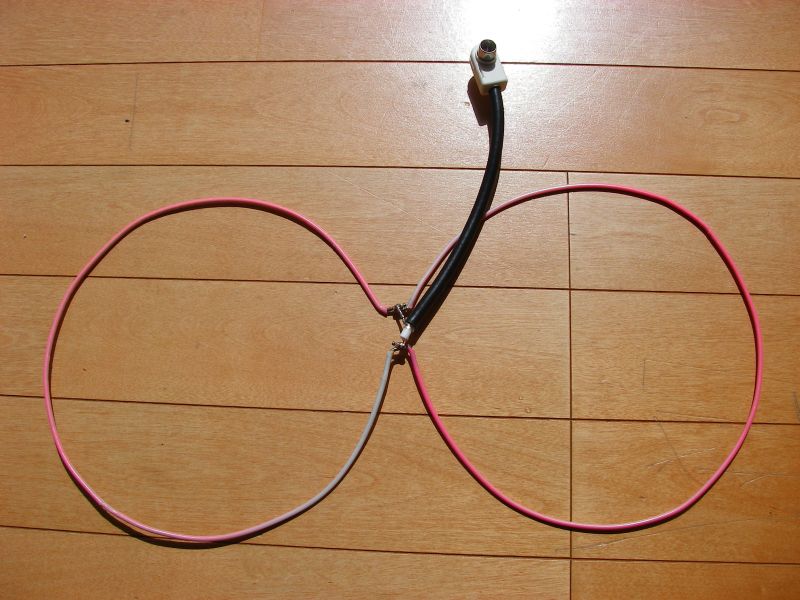

ループアンテナを2つ組み合わせた双ループアンテナは性能が高く、
比較的簡単に製作できる。
材料は家に溢れるほどある針金ハンガー。針金ハンガーを60cmに切り、端の被覆を取りちょっと折り曲げ、全体が円形になるように形を整える。これを2つ準備し、対象に配置し、同軸ケーブルを半田付けして完成。端材の同軸ケーブルを使ったため、制作費0円。
超格安高性能送信アンテナの出来上がり！
この双ループアンテナを、ループアンテナの変わりにブースターに接続し天上裏に設置。
さて効果の程は．．．
やったぁ～！お風呂でワンセグが受信できたぁ～！
アンテナの直下、浴槽の上なら全局バリ3。送信性能約3mというところか。

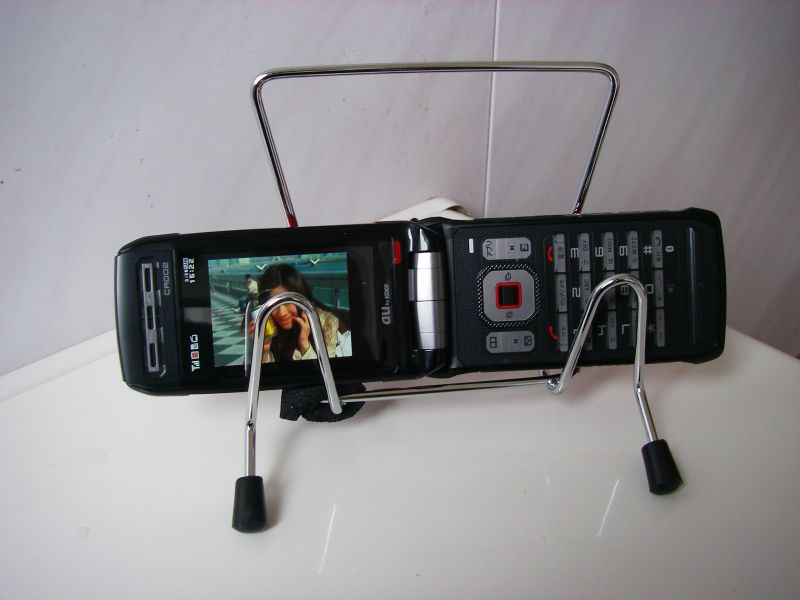

更に、より快適なワンセグ視聴のために準備したのがこの携帯設置台。
100円ショップで見つけたまな板置き、片側に高さ調整兼滑り止めを取り付けている。
画面がちょっと隠れてしまうのはご愛嬌。(^^; これから毎日長風呂になりそうだ。(^^)/
：
：0
： ：2010:04/08/04：49 ++ 室内中継アンテナでどこでもワンセグ視聴 その２（寝室編）
室内中継アンテナでワンセグ視聴 （リビング編）の次は、予定を変更して寝室編。
夜、稀にどうしても寝つけないことがあり、そんなときはテレビでも見て気分転換をしたいのだが．．．
２Ｆにある寝室は、窓際だと局によってはかろうじてワンセグを受信することができるが、寝床を敷く寝室中央ではほとんど受信できない。それに、前回作った室内中継アンテナからの電波はさすがに２Ｆまでは届かない。(T-T)
そこで、寝室専用の室内中継アンテナを自作することにした。
ブースターを使用せず、壁面コネクタに直接アンテナを接続しようとしているため、電波が飛ぶ距離はほんの僅かで、一番基本となるダイポールアンテナだと使い勝手がかなり悪くなる恐れがある。
そこで今回は床面据え置き型のループアンテナ作ってみることにした。

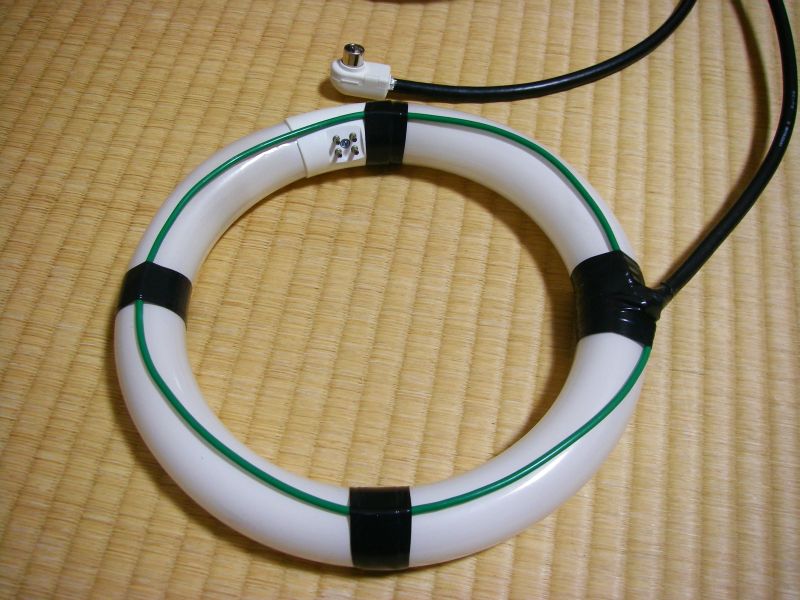

我家の地デジのチャンネルと周波数・波長の一覧から、洗濯機に付属していた緑色のアース線を波長に合わせた長さ（60cm）に切り、アンテナコネクタが付いた同軸ケーブルにはんだ付け。そして、円形エレメントを捨てる直前だった古い円形蛍光灯に固定し、蛍光灯を元の箱に納めて出来上がり。

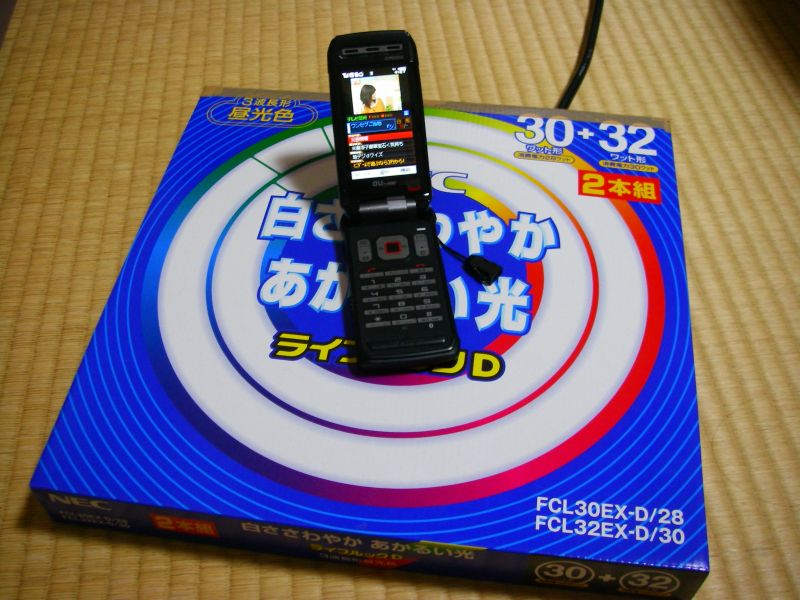

布団に横になり、こんな風に携帯電話を箱の上に置いて使う。
効果の程は．．．
全局ワンセグ受信ＯＫ。大成功！これで寝むれない夜も怖くない？
このまんまじゃあんまり可愛くないんで、近いうちに箱に化粧紙を貼り付けることにしよう！
：2010:04/06/07：19 ++ アルプス360度眺望の霧訪山登山
3つのアルプスが見える完璧な360度の眺めで「一望千里」と絶賛された人気の山。
我家から車で40分。小野ルートの駐車場に到着。駐車場は右折と左折を繰り返す奥まったところにあるが、矢彦神社横から分岐点毎にずっと「霧訪山登山口」の看板が親切に立て掛けてあるため迷うことはなかった。
大きな地図で見る 地図
入口に登山ノートと狛犬に？
↓
御嶽山大権現石碑(8:54)
→あと30分地点(9:08)→あと20分地点(9:14)→休憩用ベンチ(9:19)
霧訪山山頂到着！(9:27)
山頂からの360度パノラマ
視界がいまいちで、残念ながら遠くの山々が霞んでいる。(T-T)
登頂時は自分一人だけだったが、続々と登山者が到着し、30分程で狭い山頂は8人の登山者で埋め尽くされたため、早々に退散。(^^;
近場で、眺めがよく、コースタイムが約1時間とトレーニングにも最適。
ただ週末混むのが玉に瑕。かな？(^^;
：2010:03/28/09：01 ++ 室内中継アンテナでどこでもワンセグ視聴 その１（リビング編）
我家もつい先日、アナログから地デジ時代へと突入した。
ただ、立地条件が悪くテレビ電波（UHF/VHF）が入りづらいため、アナログ時代からずっとケーブルテレビを使用しており、室内アンテナはもちろん使用不可、携帯のワンセグも全く見れない状態にある。
でも、やっぱり家の中でワンセグが見たい！！！
もしワンセグが受信できたら、お風呂やトイレ、寝る前etc. もっと々楽くなるに違いない！
＜ワンセグ室内中継器の検討＞
そこで考えたのがワンセグの室内中継アンテナの設置。
世の中にも数は少ないがこういう物が製品として売られている（ダック製室内中継アンテナ、exemode製UHF・VHFブースターB660）が、値段の割りには期待する程の効果がないらしく、基本的にはブースターとアンテナ組み合わせれば似た様なものができそうなため、室内中継器を自作してみることにした。

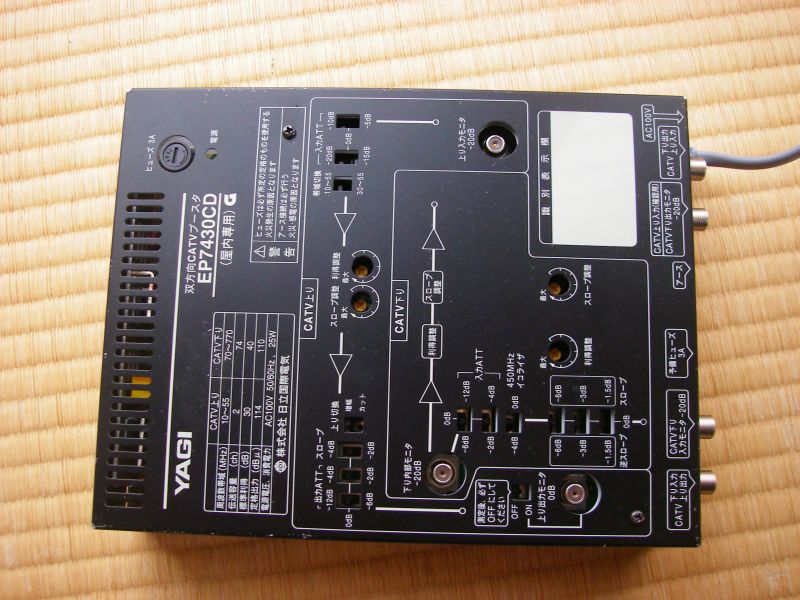

UHFブースターは様々な物が市販されているが、私が選んだのはYAGI製CATVブースター EP7430CD。一般品（ex.日本アンテナVB-33CW）の利得は30dB程度だが、これはなんと40dB！標準価格は20万と普通なら手が出せないが、オークションで激安の4300円（中古）で入手。

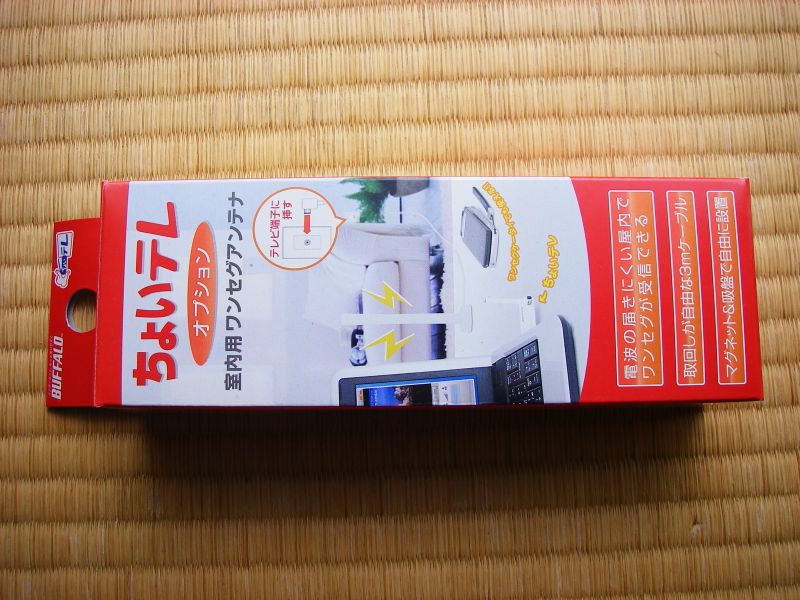

アンテナはバッファロー製 ワンセグ受信用 室内延長アンテナ DH-OP-SAをチョイス。これは本来ワンセグの受信用アンテナだが今回は送信アンテナとして用いる（受信アンテナはそのまま送信アンテナにもなるらしい）。実際に同じような使い方をした方の評価を見ると、単体ではまったく使い物にならないらしいが、ブースターを併用するとかなりの性能になるらしい。
＜我家の地デジの問題＞
実は我家で地デジテレビ（Wooo P42-HP03）を設置する際ちょっとした問題があった。
それは、地デジの受信レベルが低いこと。
我家はケーブルテレビなので、機器さえ揃えれば何の問題もなく地デジに移行できると思っていたのだが．．．推奨レベルが45以上に対し、実際の受信レベルは43（Wooo P42-HP03測定値）。
かろうじて視聴はできているが、何らかの原因で少しでも受信レベルが低下すると、視聴できなくなってしまう際どいレベルである。
そのため、室内中継器を抜きにしてもブースターは不可欠であり、そういう意味でもブースターの効果に大きな期待を寄せていた。ところが．．．
なんと、ブースターを入れると受信レベルが33に低下！
唖然。意味が分からない。もしかしてブースターが壊れてるのか！？
売主に問い合わせると「目的の信号よりもノイズの方が増幅され効果がでていない状態」ではとのこと。
確かに元々のレベルの低さは異常だ。まずは、これを何とかせねば！
ケーブルテレビ局に連絡するとすぐに対応してくれた。原因は単純明快。屋内配線部品が地デジ非対応品だったこと（順次交換してるが遅れてるらしい）。部品交換であっという間に受信レベルが58にアップ！（Wooo P42-HP03測定値） この状態でブースターの効果を確認してみると、ブースター無し53（専用装置測定値）に対し、ブースター有りが83。ブースター効果絶大（壊れてなくてよかったぁ～）！
＜ブースターの調整＞
ついでにブースターの調整方法について教えてもらった。
（EP7430CDは調整箇所が沢山あるがマニュアルがなかった）
・定格出力が100dB以上（アナログは110dB）にならないように利得を下げる方向に調整
・周波数特性がフラットになるようにスロープを調整
※減衰等で周波数特性に偏りがある場合、高い又は低い周波数の利得を下げて調整。専用の測定装置がないと周波数特性は分からないが、全チャンネルが綺麗に映るのを確認することで間接的に判断
→今回は出力が83dBと100dBに満たないため 入力ATT_SWはすべて0dB、利得調整最大、スロープSWすべて0dB、スロープ調整最大とした。
＜ワンセグ室内中継器の設置＞
ようやく本来の目的「室内中継器の設置」へ。
・壁設置TVアンテナコネクタ→2分配器→テレビアンテナ入力とブースター入力に接続

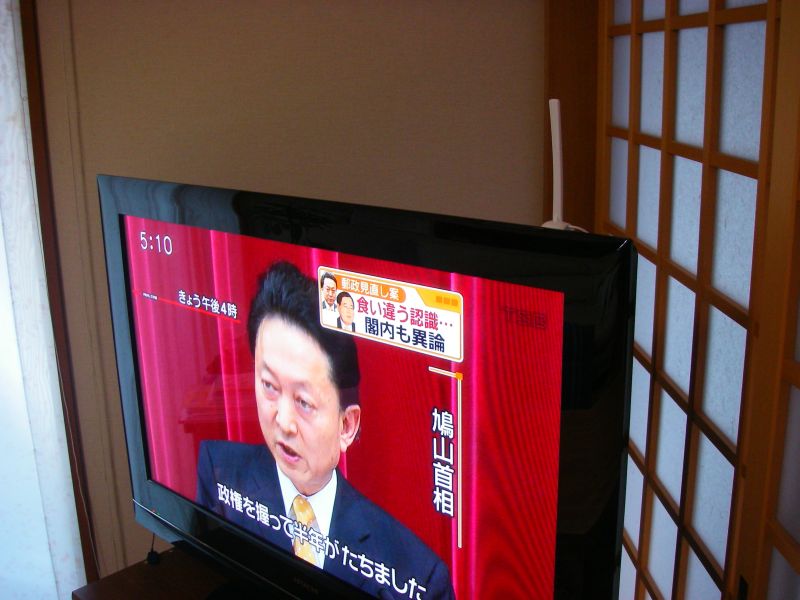

・ブースター出力→室内延長アンテナ→アンテナをリビングを見渡せるテレビの上に設置
さて効果の程は．．．
今まで全く受信できなかった携帯（au G'zone CA002）のワンセグが、リビングと隣の和室とドア2つ隔てたトイレで受信できるようになった！
やったぁ～！大成功！！！ (^^)/
がっ、一番見たかったお風呂（リビングから2つドアを隔てたとこ）では、安定して受信することができない。残念っ！
次回は室内中継アンテナでどこでもワンセグ視聴 その２（お風呂編）の予定。
ちなみに、中継アンテナからの出力が大きすぎると電波法に違反する恐れがあるんで、これ以上増幅したり、性能の高いアンテナ（パナソニック製 双ループ型UHFオールバンドアンテナ TA-DUF01の購入検討）を使うのは止めた。(^^;
