:2010:03/22/21:37  ++  春だ!バイクだ!カーナビだ!

もうじき春。そろそろ冬眠していたバイクを目覚めさせよう!
最後に乗ったのが12月。それから1回(1月)だけエンジンをかけたことはあるが、それ以外はずっとカバーをかけっぱなしで姿すら見ていない。

カバーをとると懐かしのコマロちゃん(GZ125HS)。(p゚∀゚q)おぉ~♪
フロントディスクの錆びが心配だったが、どうにか大丈夫そうだ。
(1月までディスクが露出した短いカバーを使ってた為か錆びが浮いてた)
でも、エンジンはかかるのだろうか?
チョークをひいてセルを回すがなかなかかからない。(^_^;
5回ぐらいトライし、かろうじて始動成功!よかったぁ~。ε-(´。`;)ホッ

安心したところで、本日一番の目的「シガーソケットの取付」に取りかかる。
昨年末に購入した9800円カーナビをバイクで使うための電源確保のためである。

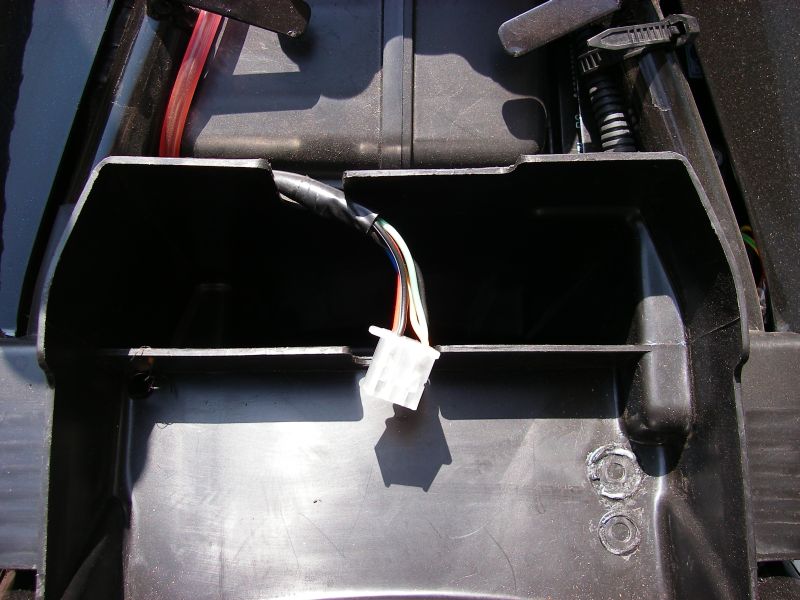

バイクのシート下にある電気配線された余ったソケットを使う。



ソケット配線は、GNDが黒/白線12V_ACC電源(キーONで電源ON)が橙線

事前に準備した部品は2つ。
・110型9極コネクタキタコ製等

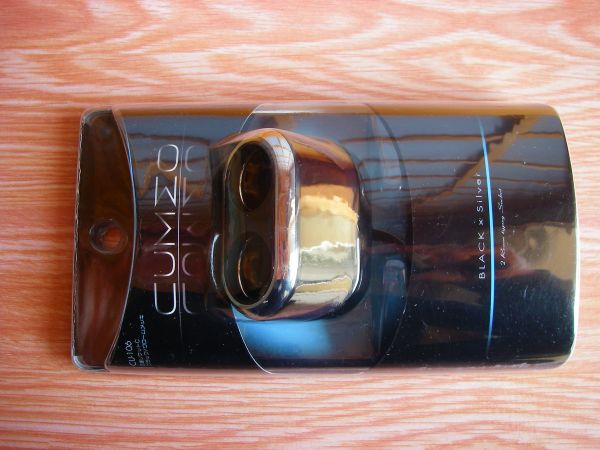

・シガーソケットミラリード製2連ソケットC CU-106
※110型9極コネクタは近所に売っているところがなかったためオークションで入手

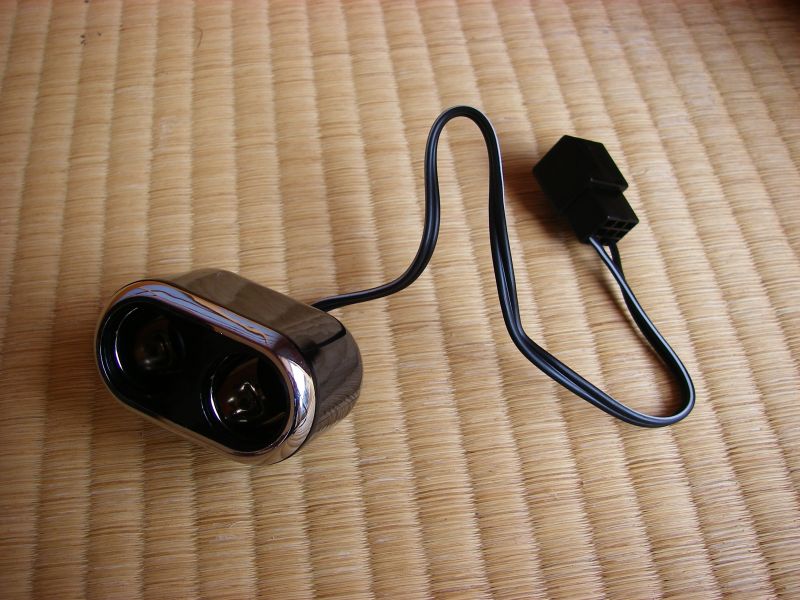

この2つの部品を配線に注意して繋ぎ合わせ、

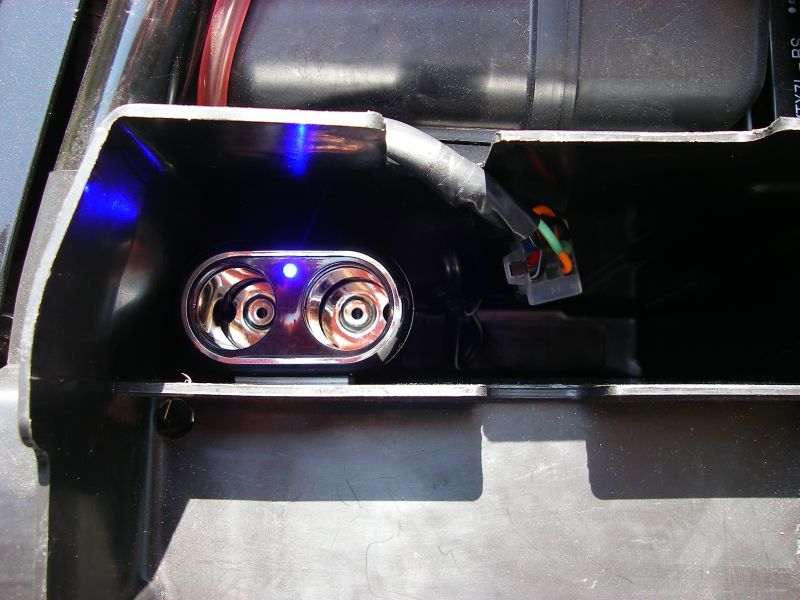

両面テープでシート下のプラスチックケースの壁面に貼り付けて出来上がり!
青色LEDがお洒落っ~!(*^-^*)

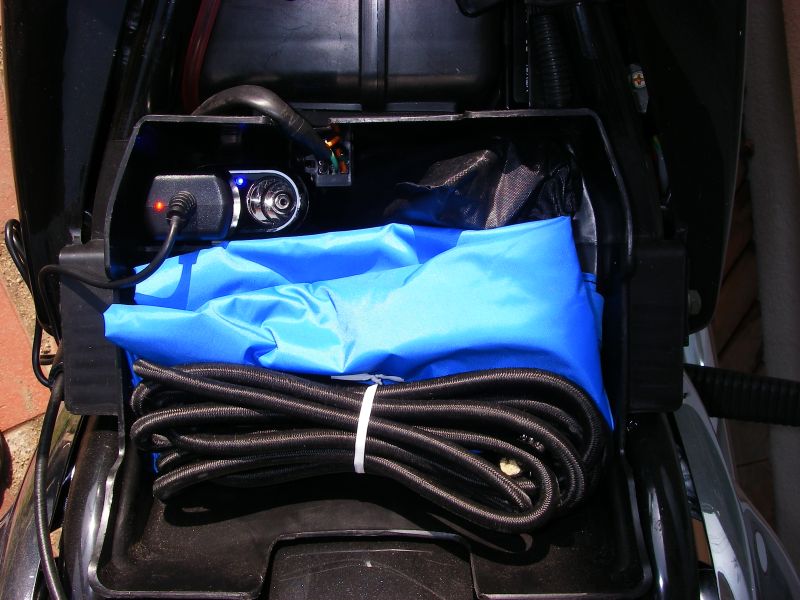

荷物を収納しソケットに電源コネクタを差し込み、

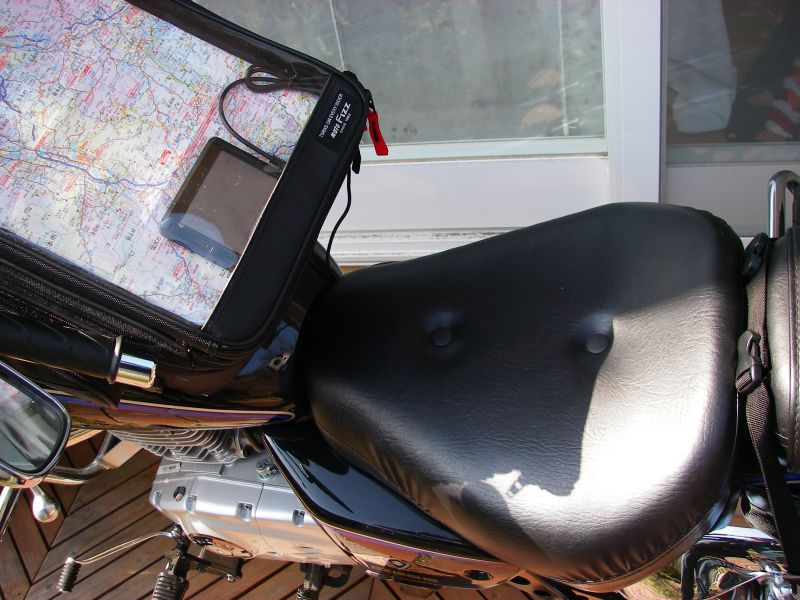

タンクバッグのマップケースに入れたカーナビに電源を接続。

これでカーナビは不滅!バイクでカーナビを使い倒せる。(^^)v
もうちょっと暖かくなったらこれを使ってちょっと遠出でもするかっ!
