:2012:06/16/07:33  ++  スマホ(SH-03C)充電用アダプタを自作

モバイルバッテリーを買おうかななぁ...
スマホ(SH-03C,1400mAh)の突然の電池切れに備えモバイルバッテリーの購入を検討。
中華製なら5000mAhで1500円、10000mAhで2500円で買えちゃう。安くなったなぁ~。



けど...

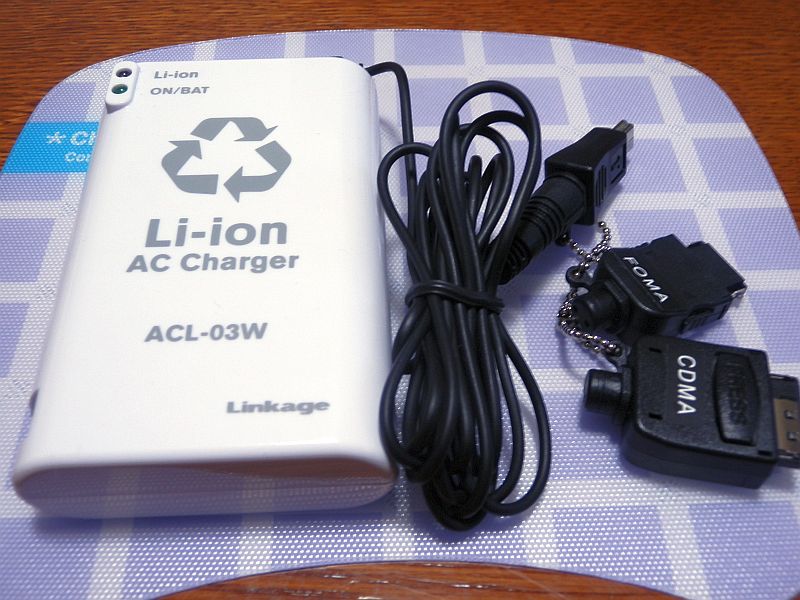

実は、以前どこかで頂いたACO-03W(0.5A/850mAh)というバッテリーを持っている。



だがSH-03Cというスマホは充電に関してはかなり面倒な仕様になっており、0.7A以上の電流供給能力がないと充電器としては認めてくれず、それ以下の場合充電専用USBケーブルを使っていても勝手にPCとの接続だと判断し充電をしてくれない。

なので、このままではSH-03C用のモバイルバッテリーとしては使えないのだが、なんとmicroUSBコネクタのD+とD-端子を短絡させれば充電が可能になるらしい。

充電用アダプタを自作しよう!

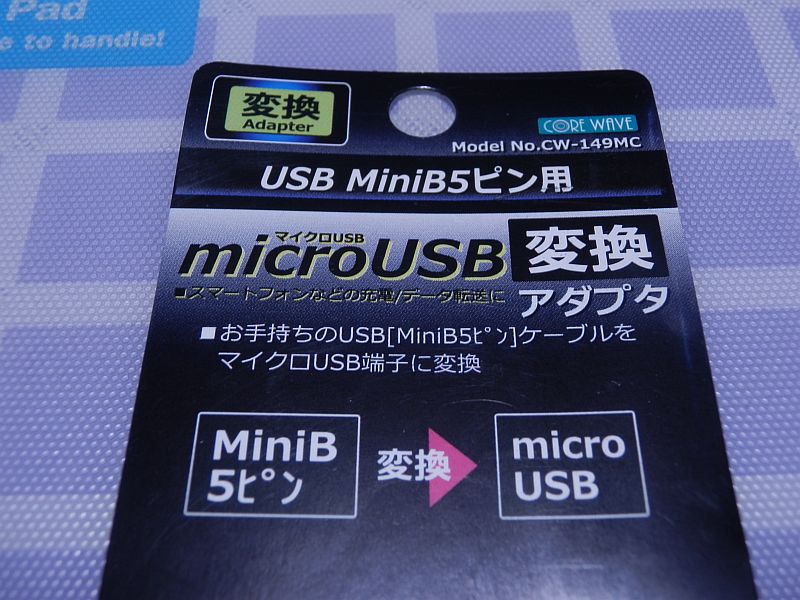

100円ショップ(シルク・meets)で、miniUSB(B)-microUSBアダプタを購入。

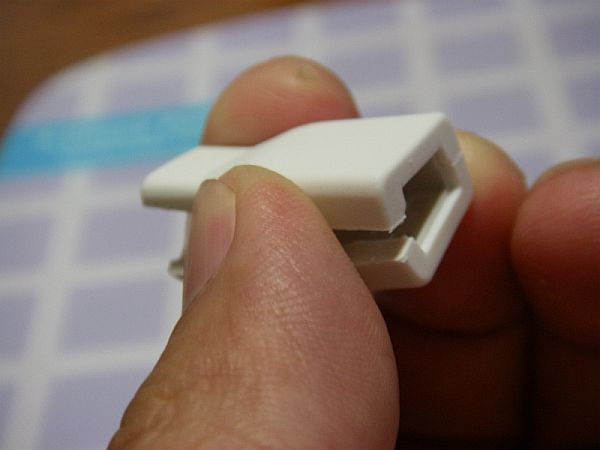

アダプタを分解し、microUSBのピン配置と見比べる。

                                                    1:電源(+),  2:D-,  3:D+,  4:ID,  5:電源(-)

アダプタの片面に2つの配線Pad、もう片面に3つの配線Padが出ているっぽい。
モールド材をカッターで削り取り、テスターで配線を確認すると...
どうやら、2つの配線Padの左側がD-、3つの配線Padの中央がD+らしい。

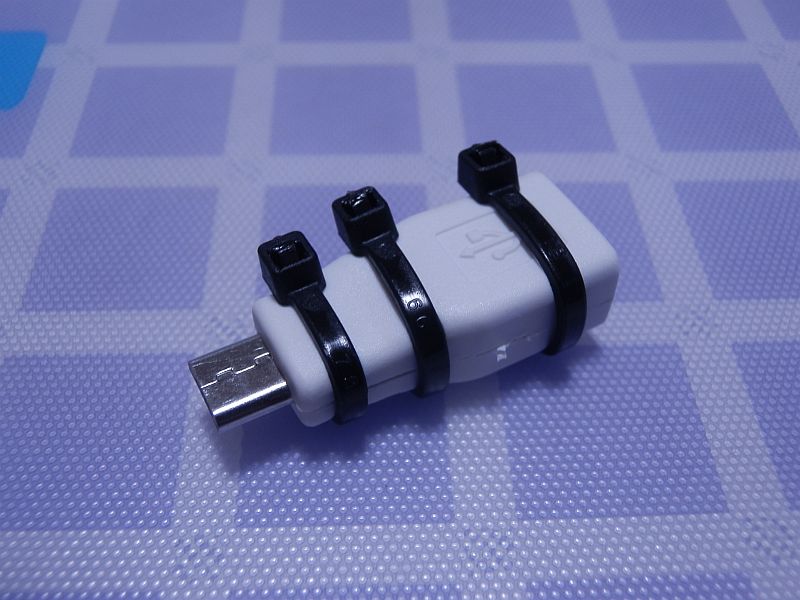

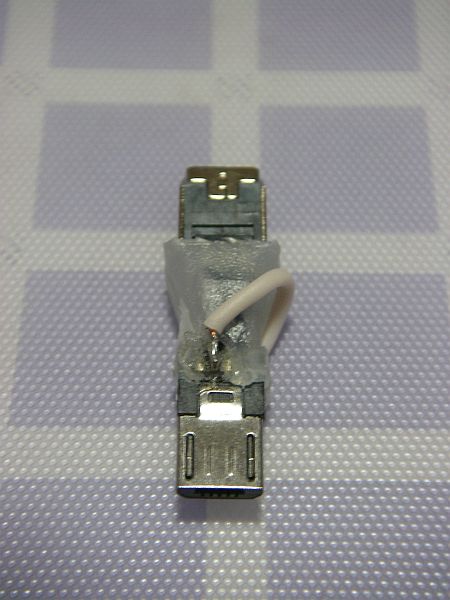

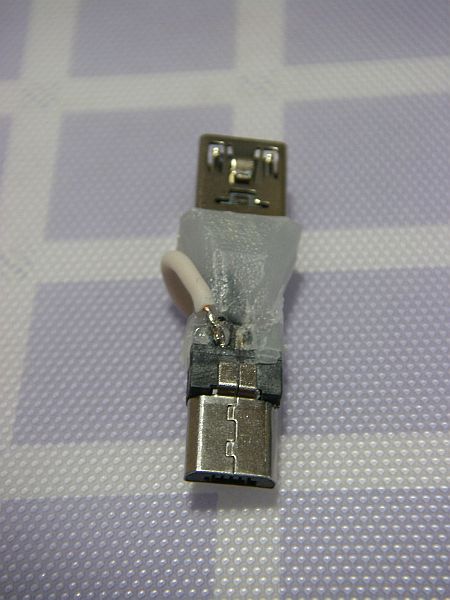

この2つの配線Padを線で短絡。カバーをインシュロックで留めて、完成!

配線が間違っているとスマホが壊れてしまう可能性もあるため、恐る恐る接続(ACO-03W→アダプタ→スマホ)すると...スマホに充電マーク表示。やったぁ~成功!

ダイソーとセリアではミニUSB-マイクロUSB変換アダプタを見つけられなかった。
まさか穴場的(自分的)なシルク(meets)に置いてあるとはなぁ~。
