：：2010:04/11/09：16 ++ 室内中継アンテナでどこでもワンセグ視聴 その３（お風呂編）
リビングにワンセグ中継アンテナを設置したが、
残念ながらワンセグをお風呂で見ることはできなかった。(T-T)
そこでまず考えたのが、外部受信アンテナによる受信感度のアップ！
一番基本的で簡単なのは、こちらやこちらのダイポールアンテナ。

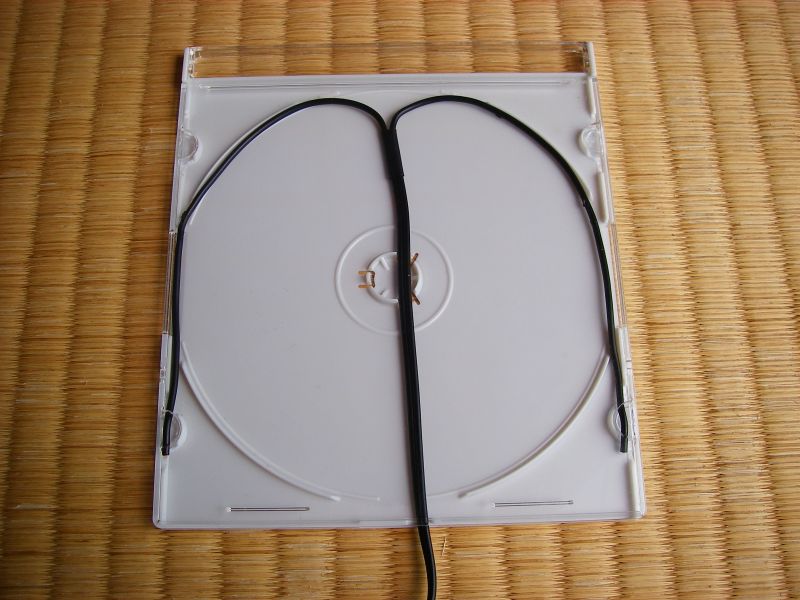

これを応用、持ち運びを考えＣＤケースを使ったアンテナを試作してみた。
（エレメント長は片側15cm、全長30cm）
愛用の携帯電話（G'zone CA002）はワンセグアンテナ内蔵式であり、外部アンテナのコードをアンテナに絡める方法が使えないため、コードをアンテナが内蔵された携帯中央の操作キー付近に巻き付けてみた。
がっ、状態は全く改善せず！アンテナをダイポールの基本である「電線を両側にまっすぐに張った形状」にしてみても状態は変化せず。(T-T)
携帯の受信感度を上げる方法はダメ。
そうなると、やはり送信側の電波強度を上げる方法しかなさそう。
実は最近知ったことだが、我家のケーブルテレビの分配器は、メンテナンスを考えてお風呂の天上裏に設置されており、更にブースターの設置等を考えてか100V電源コネクタも常設されていた。

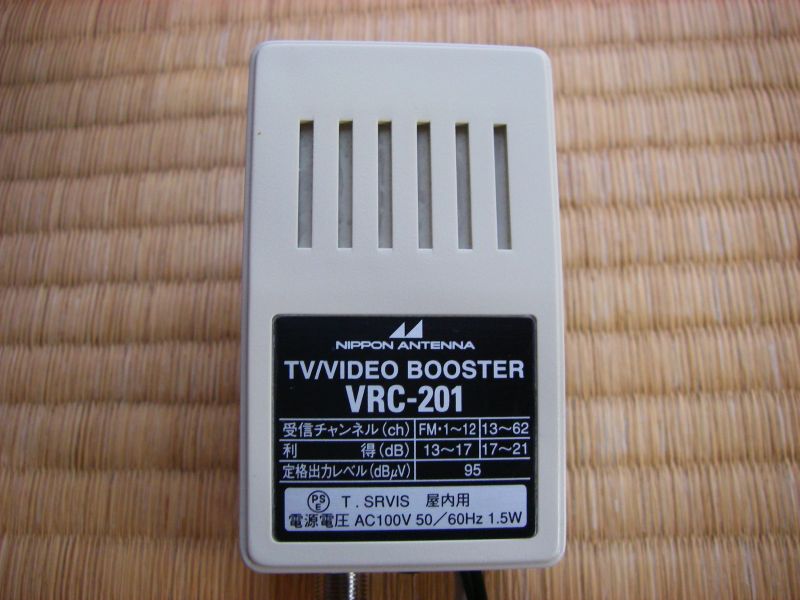

また、今まで電波が弱く2Fのテレビ配線にブースターを使用していたが、ケーブルテレビ局の調整（部品交換）のおかげで電波が強くなったため、ブースター（日本アンテナ製 VRC-201）が1個余っていた。
そこで次に考えたのが、お風呂の天上裏へのワンセグ中継アンテナの設置。

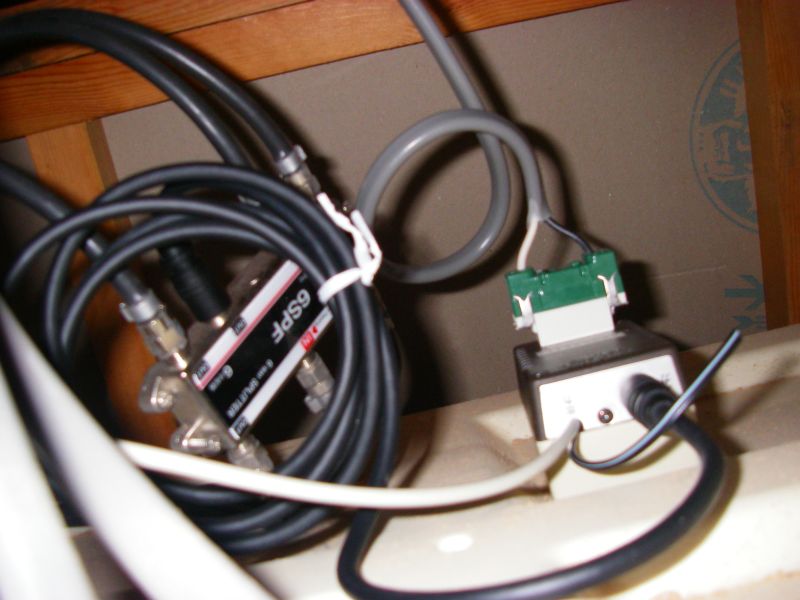

天上裏の分配器の空きコネクタにブースターの入力配線を接続し、出力配線を前回自作したループアンテナに繋ぎ、アンテナを天上裏に水平に置いて、アンテナの真下にあたる浴槽付近でワンセグの受信を試みた．．．
がっ、ほとんど受信できない。(T-T) なんで？？？ 試しに携帯を天上に近づけていくと、天上から1m程の位置で受信レベルが大幅に改善する。
ということは、原因は送信レベルの不足である。
そこで考えたのが、送信性能の高い送信アンテナの製作。

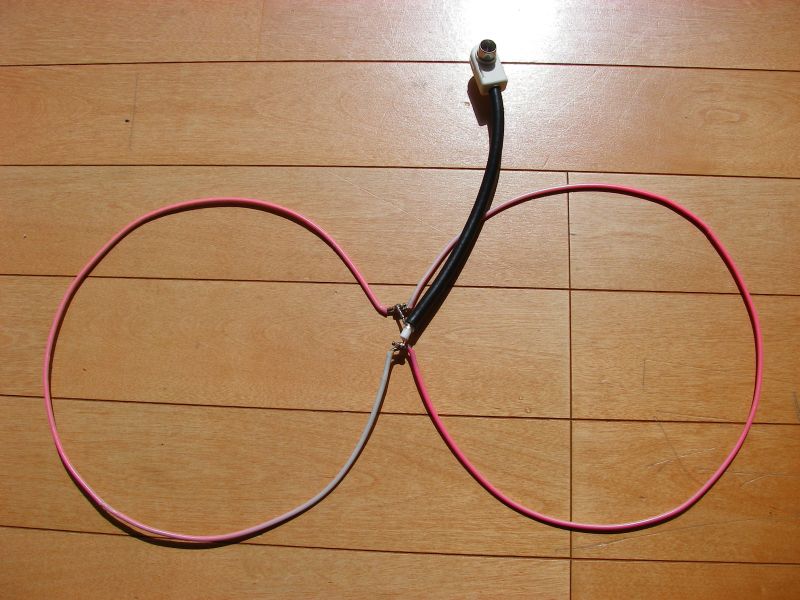

ループアンテナを2つ組み合わせた双ループアンテナは性能が高く、
比較的簡単に製作できる。
材料は家に溢れるほどある針金ハンガー。針金ハンガーを60cmに切り、端の被覆を取りちょっと折り曲げ、全体が円形になるように形を整える。これを2つ準備し、対象に配置し、同軸ケーブルを半田付けして完成。端材の同軸ケーブルを使ったため、制作費0円。
超格安高性能送信アンテナの出来上がり！

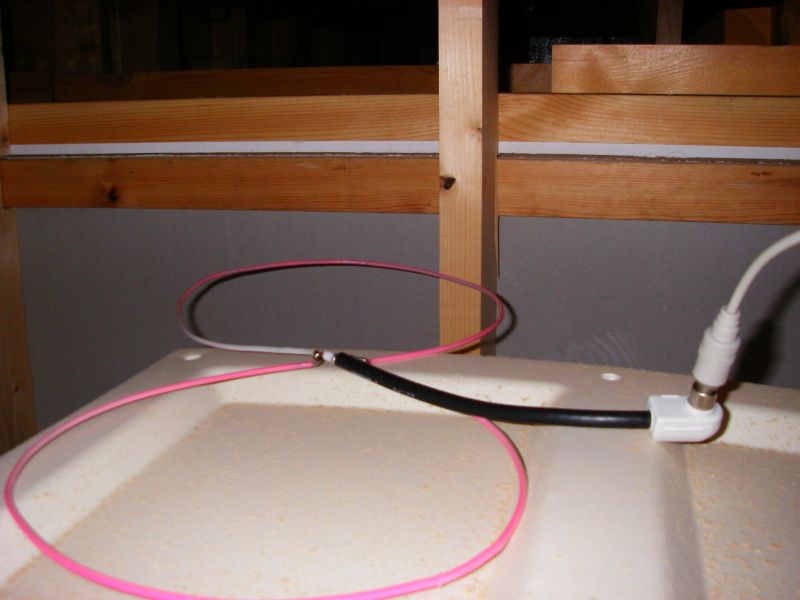

この双ループアンテナを、ループアンテナの変わりにブースターに接続し天上裏に設置。
さて効果の程は．．．
やったぁ～！お風呂でワンセグが受信できたぁ～！
アンテナの直下、浴槽の上なら全局バリ3。送信性能約3mというところか。

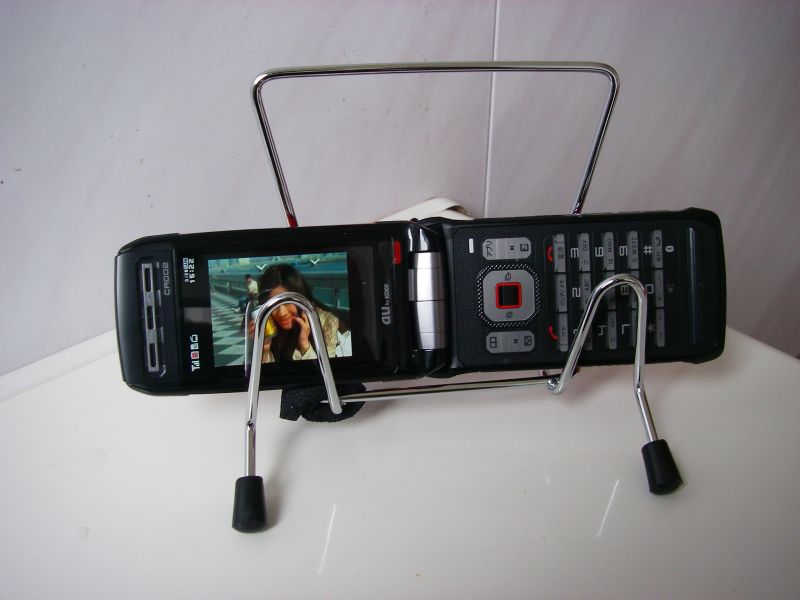

更に、より快適なワンセグ視聴のために準備したのがこの携帯設置台。
100円ショップで見つけたまな板置き、片側に高さ調整兼滑り止めを取り付けている。
画面がちょっと隠れてしまうのはご愛嬌。(^^; これから毎日長風呂になりそうだ。(^^)/
